IPM與常規IGBT模塊相比有它自己的特點。
1.內含驅動電路設定了最佳的IGBT驅動條件。驅動電路與IGBT間距離很短,輸出阻抗很低,因此,不需要加反向偏壓。所需控制電源為4組,上橋臂3組,互相獨立;下橋臂三個驅動器共用一組電源。
2.內含過電流保護(OC)、短路保護(SC)在芯片中用輔助IGBT作為電流傳感器,電流小于主IGBT的Ic,使檢測功耗小,檢測靈敏、準確。任一個IGBT過電流均可受到保護。
3.內含控制電源欠電壓保護(UV)每個驅動器自身都具有UV保護功能,當控制電壓Ucc小于規定值Uvv時,進行欠電壓保護。
4.內含過熱保護(OH)OH是防止主開關IGBT和續流二極管VDF、VDW過熱的。IPM內部的絕緣基板上設有溫度檢測元件如過熱輸出殼溫過高信號Tcdh。在IGBT芯片內也設有溫度檢測元件,當芯片因沖擊電流瞬時過熱時,輸出結溫過高信號Tioh。
5.內含報警輸出(ALM)該信號送給控制系統中的微型機,使系統停止工作。
6.內含制動電路IGBT,,在外電路端子P與B之間接人制動電阻,即可實現制動。
7.散熱效果好采用陶瓷絕緣結構,可以直接安裝在散熱器上,散熱效果好。輸入、輸出端子并排成一列,間距為標準的2.54mm,用一個通用插件即可連接。利用導針,也很容易插入印制電路板的插頭中。直流輸入(P、N)、制動單元輸出(B)及變頻輸出(U、V、W)端子各自安排得緊湊、合理,易于安裝。全部接線采用插件或螺釘,裝、拆方便。

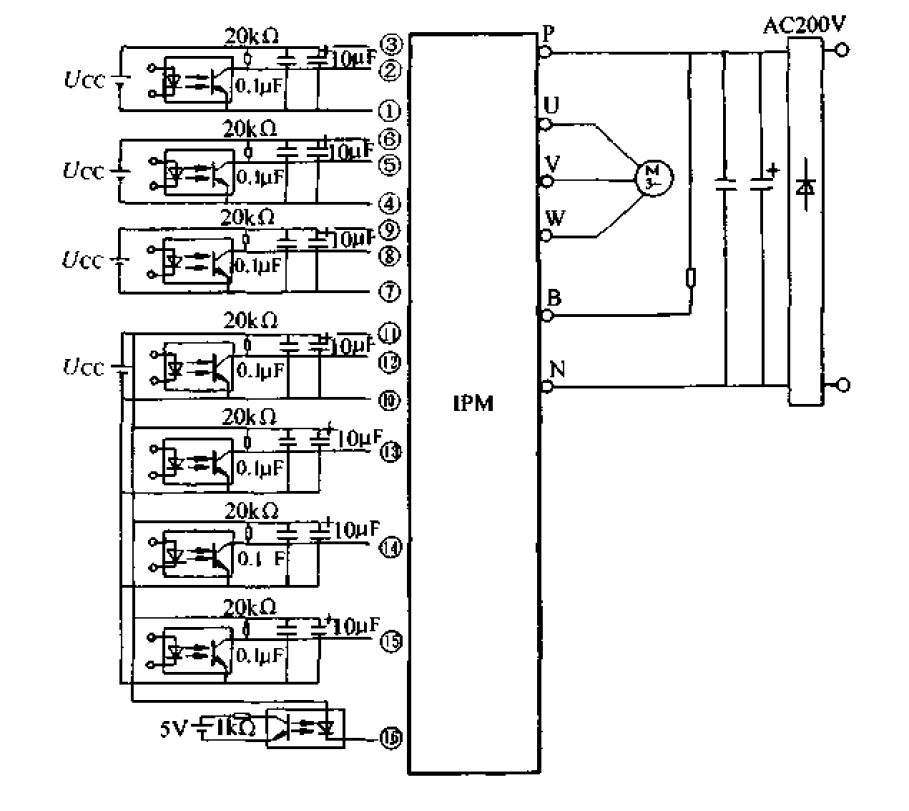

使用IPM時應注意以下各項：
(1)控制電源必須有4組,且互相絕緣。上橋臂3組,下橋臂及制動單元的驅動器共用1組。
(2)四組控制電源與主電源間必須加以絕緣。而且,隨著IGBT的開關動作,該絕緣部位將有很大的du/dt作用,因此要確保足夠的距離,推薦大于2mm。
(3)下橋臂控制電源的GND和主電源的GND在IPM內部已連接好了,在IPM的外部絕對不要再連接。如果另加連接,則IPM的下橋臂內、外將由于di/dt而產生環流,容易引起IPM的誤動作,甚至有可能破壞IPM的輸入電路。
(4)各控制電源上連接的10VF和0.1VF的電容并非濾波電容,而是用于從電源到IPM之間布線阻抗的退耦。若需濾波,應另加電容。另外,從10VF和0.1VF電容到控制電路間的布線阻抗在過渡過程中是有波動的,應使這段到IPM端子的布線盡量短。上述退耦電容應具有較好的頻率特性,例如用薄膜電容并聯起來。
(5)信號輸入端上拉?？刂菩盘?hào)輸入端用20k電阻上拉,而且內含制動單元的IPM,如果不使用該制動單元,也要將信號輸入端上拉。否則,會由于 du/ dt的作用而產生誤動作。
(6)主直流電源出口的大電容,可直接接到P、N端子之間。
