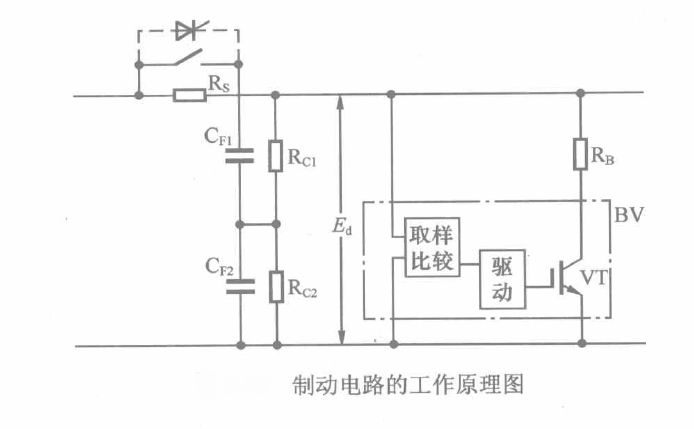

當直流電壓Ed超過規定值后,取樣與比較電路發出指令信號給驅動電路,驅動功率管VT導通,并以IR=Ed/R(R是Rib或Rb)的放電電流放電;反之,當Ed達到預先設定的某一值時,功率管關斷,電容器重新進入充電過程,從而達到直流電壓上升的目的。異步電動機再生的電能經逆變電路中并聯在每個功率管兩端的續流二極管全波整流后反饋到直流電路,由于直流電路的能量無法回饋電網,僅靠濾波電容CF1、CF2吸收,此時盡管各部分電路還在繼續消耗電能,但CF1、CF2上仍有短時間的電荷堆積,形成“泵生電壓”,使直流電壓升高,過高的直流電壓將損壞部分元件。為避免直流電壓過高,當直流電壓上升到一定值時,就通過制動電阻將再生的電能消耗掉,同時使直流電壓下降,當下降到一定值時就自動切除。對于頻繁啟動、制動、正反轉的設備而言,制動電阻發熱嚴重,應該慎重選擇制動電阻的阻值和功率容量。新型的變頻器內設置了直流電壓自動調節功能,當異步電動機工作于發電狀態,使直流電壓超過極限值時,變頻器將提高制動轉矩以防止過電壓;當需要使用制動斬波器和制動電阻時,則應關閉此功能?,
